感溫電纜應用案例—青島地鐵FAS系統
作者:中陽消防2020-11-30閱讀量：次
青島中陽消防科技股份有限公司，專注為工業消防領域提供消防產品及技術服務。16年來，公司推出的感溫電纜系列產品憑借優異的性能、可靠的質量在電力系統、軌道交通、鋼鐵石化等領域得到廣泛應用。其中，青島地鐵火災自動報警及氣體滅火系統項目就是中陽消防感溫電纜在軌道交通領域應用的經典案例之一。
青島地鐵項目簡介

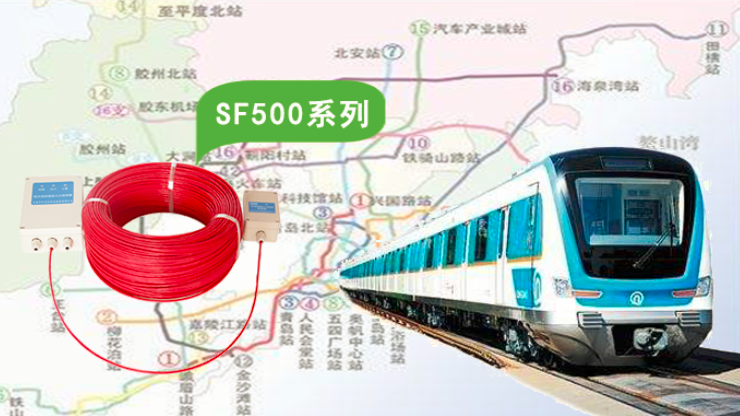

青島地鐵是服務于中國山東省青島市的城市軌道交通，其首條線路——青島地鐵3號線于2015年12月16日開通試運營。 截至2019年12月，青島地鐵開通運營線路共有4條，分別為青島地鐵3號線，全長25.2千米；青島地鐵2號線一期全長25.2千米；青島地鐵11號線，全長58.4千米。青島地鐵13號線一期和二期南段，全長67.0千米。 截至2019年12月，青島地鐵在建線路共有6條，分別為1號線（含7號線一期）、2號線一期調整段、4號線、6號線一期、8號線、13號線二期北段。其中青島地鐵1號線、3號線、8號線、11號線、13號線等多條路線的火災自動報警系統均使用了中陽消防感溫電纜（JTW-LD-SF500/85A可恢復式線型定溫火災探測器）。

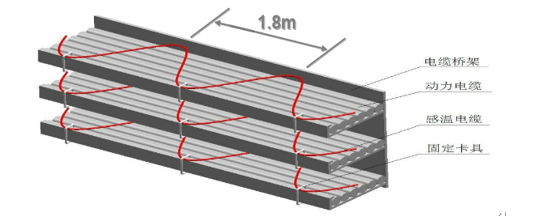

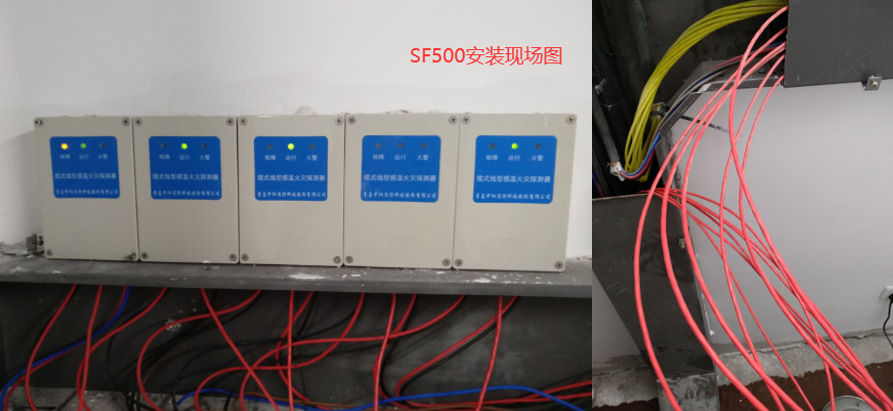

JTW-LD-SF500/85A線型感溫火災探測器按正弦波形式設在站臺下電纜通道、變電所電纜夾層，感溫電纜在電纜橋架上分層接觸式敷設，以每150——200米作為一個探測區域，完成每座地下車站的站臺板下、變電所夾層的火災探測工作。
感溫電纜SF500/85A在地鐵中的應用優勢
地鐵環境相對復雜、惡劣，存在濕度大、粉塵多、電磁干擾等影響因素，傳統的感溫火災探測器很難適應這種環境，而感溫電纜具有防潮耐磨、抗電磁干擾等優勢，特別適用于此類環境。
JTW-LD-SF500/85A可恢復式線型定溫火災探測器的感溫電纜線芯采用絞合結構，外面整體擠塑高溫PVC護套，可以保護感溫電纜，起到良好的防水效果，同時也起到美觀作用。感溫電纜與終端處理器連接成為回路，能夠探測感溫電纜安裝長度方向上的環境溫度場的變化，根據環境溫度場的變化可以得到不斷更新的火警模式，從而提高感溫電纜對高溫環境下工作的可靠性。
其主要特點簡述如下：
1. 感溫線纜結構穩定，抗干擾性及抗拉、抗擠壓性能強。
2. 采集模擬量于量信號綜合判斷，能夠?qū)ρ刂浒惭b長度范圍內任意一點的溫度變化進行探測。
3. 滿足 GB16280-2014 中 4.18 條小尺寸高溫響應性能試驗要求和 GB50116-2013 中 12.3.3 條響應火焰規模不大于 100mm 的要求。
4. 在安全溫度范圍內探測器報警后不破壞感溫線纜，感溫線纜可重復使用。
5. 具有開路、短路兩種故障報警。
6. 微電腦處理器和終端盒外殼采用阻燃材料，抗腐蝕、抗老化。
7. 帶手動火警和故障模擬功能。
8. 探測器抗干擾能力強，采用隔離檢測以及軟件抗干擾技術，可應用于強電磁場干擾的場所。
