客戶答疑丨青島中陽 地鐵隧道分布式光纖 系統設計
作者:中陽消防2023-12-29閱讀量：次

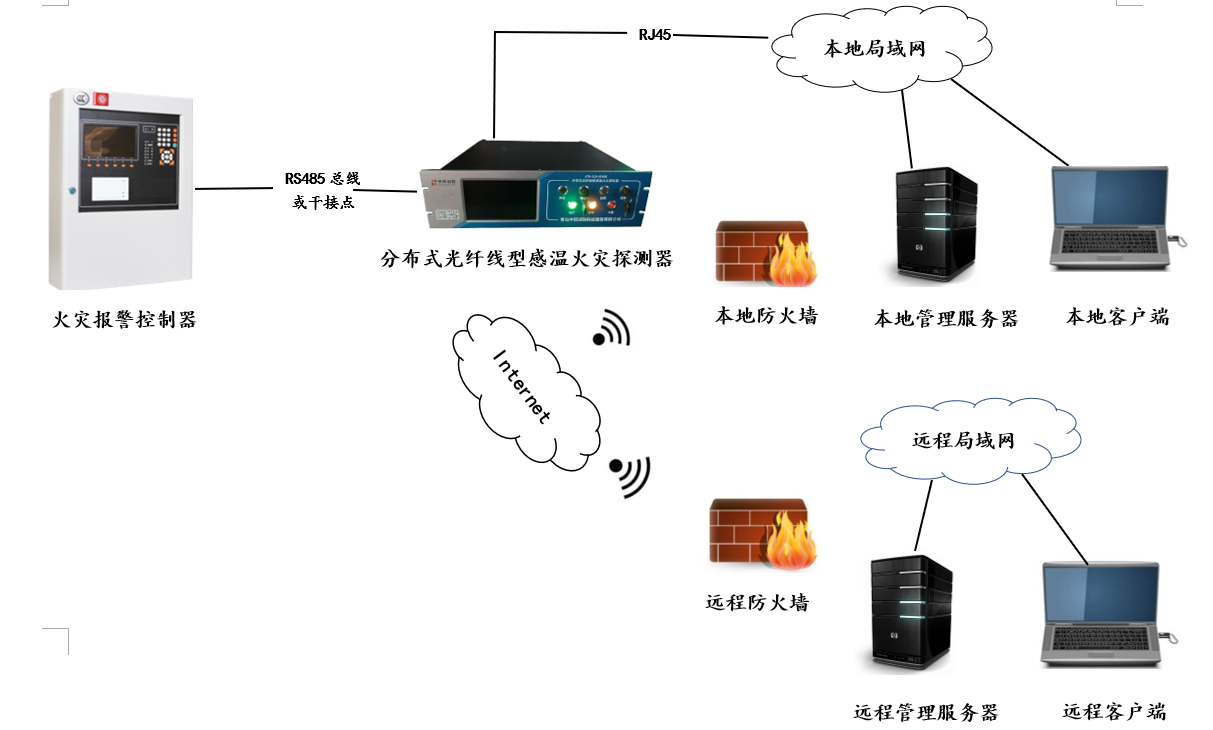

一、系統組網
青島中陽消防分布式光纖線型感溫火災探測器配備豐富的對外接口，包括以太網、USB、RS232和繼電器輸出等。探測器可實現隧道內溫度實時測量，并實時進行定溫、差溫火災報警判斷和光纖斷纖及系統故障判斷，火災報警信息和故障報警信息可以通過界面板的LED指示，并發出響應的報警聲音信號。通過數據接口與工控機及本地CRT相連，可以實時讀取個位置的溫度分布曲線和報警狀態信息，通過繼電器或485單元輸出至火災報警控制器上。探測器通過以太網口可與中央監控室的監測系統相連，實時將溫度信息傳輸至中央監控室。

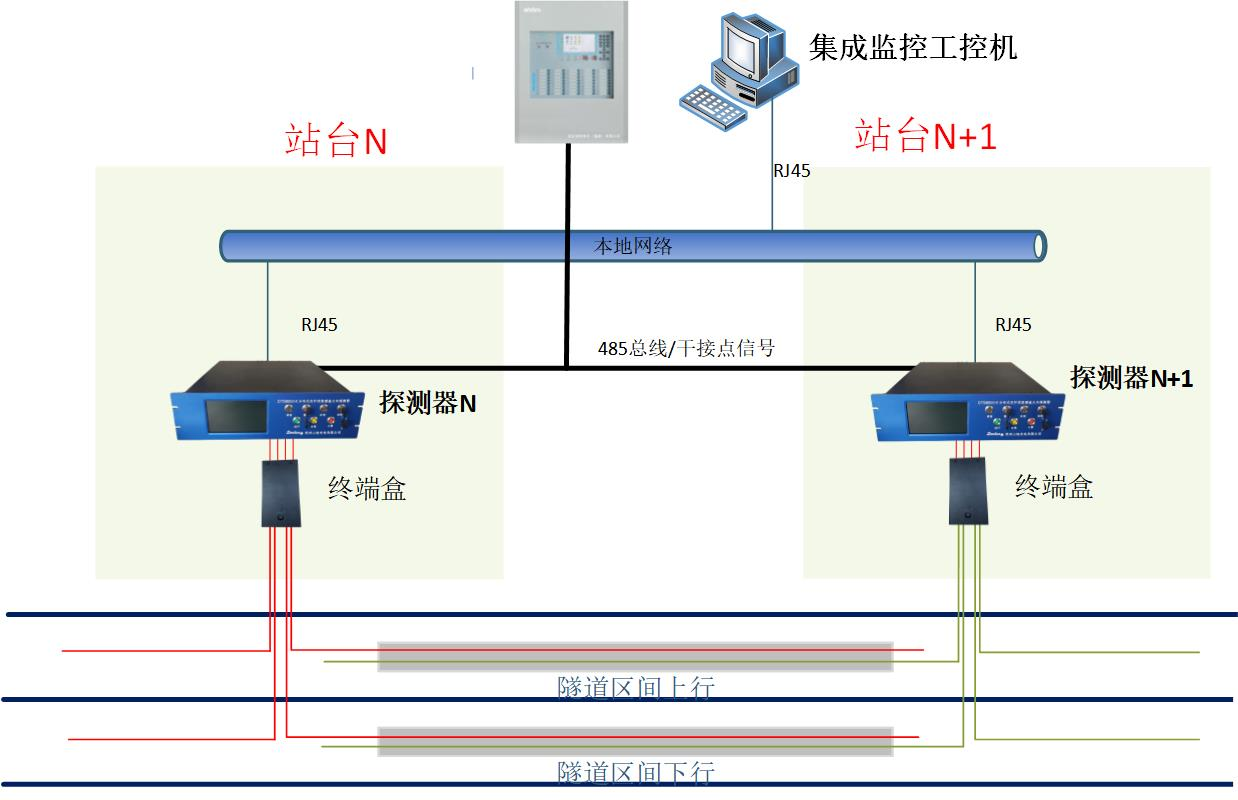

二、方案設計
青島中陽消防分布式光纖線型感溫火災探測器多為4通道主機，可以用2通道監測站前隧道區間、2通道監測站后隧道區間，實現“雙機監測、冗余備份”有效實現防斷纖、防宕機方案實時監測地鐵隧道區間。
探測器主要由探測器主機和感溫光纜組成，具備多級定溫報警、差溫報警和預報警功能。探測器主機可以通過干接點信號和485總線（一般使用干接點）與火災報警主機直接通訊，一旦檢測到隧道區間環境溫度值或溫升速率超過設定的閾值，則將報警信號通過輸入模塊將信號傳送至火災報警主機，火災報警主機接收到報警信號后，隨即發出火災聲光報警并顯示，同時把報警信號上傳至地鐵遠程監控中心；多臺探測器可以組成局域網，并且通過遠程工控機配合山旭光電DTS集成監控軟件，進行集中監控管理。感溫探測光纜沿隧道區間方向安裝于隧道拱頂，其末端連接至站臺內的系統主機。
三、系統功能設計
1、分布式光纖測溫系統實時對整條地鐵隧道區域進行溫度巡檢，監測隧道內現場環境溫度，100%覆蓋隧道區域，無測量盲區。
2、分布式光纖測溫系統具有多級定位報警、差溫報警和預報警功能，一旦檢測到隧道環境溫度值或溫升速率超過設定的閾值，自動發出聲光報警信息，并傳送至火災報警主機。
3、當發生火災時，及時提供報警信息并準確定位起火位置，并可與其它消防設施進行聯動控制。
4、實時溫度信息和報警信息可自動保持，具有歷史數據查閱與統計分析功能。
5、系統具有自診斷功能，如果探測光纜受損，系統可及時定位故障點。
6、火災報警主機應能夠接收和存儲系統工作狀態及光纖測溫系統主機反饋報警信息，并且能夠顯探測器主機反饋報警信號的位置及聲光等告警信息。
7、火災報警主機應有事件記憶功能，并具有時間設定、自動登記與顯示、復位、探測器巡檢和控制器測試等鍵盤操作功能，并能外接便攜機進行系統測試、維修及打印。
8、當因故障原因，遠程監控中心站對隧道火災報警系統不能進行通信或控制的情況下，在火災報警主機處，具有子系統的本地監視和操作控制的功能。
9、系統應進行連續自檢測試，以監視設備的工作狀態，并且將系統內各設施的狀態傳遞至遠程監控站火災報警工作站進行顯示和監視，具有火警優先功能，發現有故障存在時，將故障信息傳到隧道監控站計算機系統。
青島中陽消防分布式光纖線型感溫火災探測器配備豐富的對外接口，包括以太網、USB、RS232和繼電器輸出等。探測器可實現隧道內溫度實時測量，并實時進行定溫、差溫火災報警判斷和光纖斷纖及系統故障判斷，火災報警信息和故障報警信息可以通過界面板的LED指示，并發出響應的報警聲音信號。通過數據接口與工控機及本地CRT相連，可以實時讀取個位置的溫度分布曲線和報警狀態信息，通過繼電器或485單元輸出至火災報警控制器上。探測器通過以太網口可與中央監控室的監測系統相連，實時將溫度信息傳輸至中央監控室。
二、方案設計
青島中陽消防分布式光纖線型感溫火災探測器多為4通道主機，可以用2通道監測站前隧道區間、2通道監測站后隧道區間，實現“雙機監測、冗余備份”有效實現防斷纖、防宕機方案實時監測地鐵隧道區間。
探測器主要由探測器主機和感溫光纜組成，具備多級定溫報警、差溫報警和預報警功能。探測器主機可以通過干接點信號和485總線（一般使用干接點）與火災報警主機直接通訊，一旦檢測到隧道區間環境溫度值或溫升速率超過設定的閾值，則將報警信號通過輸入模塊將信號傳送至火災報警主機，火災報警主機接收到報警信號后，隨即發出火災聲光報警并顯示，同時把報警信號上傳至地鐵遠程監控中心；多臺探測器可以組成局域網，并且通過遠程工控機配合山旭光電DTS集成監控軟件，進行集中監控管理。感溫探測光纜沿隧道區間方向安裝于隧道拱頂，其末端連接至站臺內的系統主機。
三、系統功能設計
1、分布式光纖測溫系統實時對整條地鐵隧道區域進行溫度巡檢，監測隧道內現場環境溫度，100%覆蓋隧道區域，無測量盲區。
2、分布式光纖測溫系統具有多級定位報警、差溫報警和預報警功能，一旦檢測到隧道環境溫度值或溫升速率超過設定的閾值，自動發出聲光報警信息，并傳送至火災報警主機。
3、當發生火災時，及時提供報警信息并準確定位起火位置，并可與其它消防設施進行聯動控制。
4、實時溫度信息和報警信息可自動保持，具有歷史數據查閱與統計分析功能。
5、系統具有自診斷功能，如果探測光纜受損，系統可及時定位故障點。
6、火災報警主機應能夠接收和存儲系統工作狀態及光纖測溫系統主機反饋報警信息，并且能夠顯探測器主機反饋報警信號的位置及聲光等告警信息。
7、火災報警主機應有事件記憶功能，并具有時間設定、自動登記與顯示、復位、探測器巡檢和控制器測試等鍵盤操作功能，并能外接便攜機進行系統測試、維修及打印。
8、當因故障原因，遠程監控中心站對隧道火災報警系統不能進行通信或控制的情況下，在火災報警主機處，具有子系統的本地監視和操作控制的功能。
9、系統應進行連續自檢測試，以監視設備的工作狀態，并且將系統內各設施的狀態傳遞至遠程監控站火災報警工作站進行顯示和監視，具有火警優先功能，發現有故障存在時，將故障信息傳到隧道監控站計算機系統。
