一、基本工作條件
青島中陽消防分布式光纖JTW-XCD-SF800的主機放置場合需要防塵，環境溫度為（-10~50）℃；濕度為（0~95%）RH；電源要求為DC 24V。
二、設備連接
1、測溫主機連接
通過電源接口(DC 24V)連接接線板。
通過主機串口(RS485)連接到報警控制器。
通過光纖通道(1、2、3、4)連接測溫光纖。

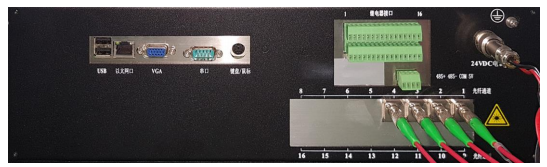

連接示意圖如圖 4- 1 所示：

注意：
當將光纖頭插入光纖通道接口時，避免眼睛對準光纖通道接口。
報警控制器接線端子為普通 485 通訊端子，在安全電壓范圍內，無絕緣要求。
探測器 DC24V 供電端子，有外部帶電端子絕緣要求。
2、系統接地鏈接
主機內部可靠接地。
主機接地螺絲和控制器地線連接。
三、光纜配接
鋪設光纜時，請注意以下事項：
光纜的拉力不超過 100N。
避免光纜扭曲。
避免光纜彎折，彎折弧度半徑大于 6 厘米。
光纜末端處理，安裝終端盒防止末端漏光影響信號。
四、主機安裝
測溫主機安裝采用標準機柜式安裝方式。
