變壓器感溫電纜：選型、敷設與系統設計全攻略

電力變壓器作為電力系統中輸變電能的關鍵高壓電氣設備，承擔著電壓、電流轉換及功率傳輸重任，其性能優劣直接關乎電力系統的安全穩定運行。運行時，變壓器鐵心、繞組和鋼結構件產生損耗，致使設備發熱升溫，且內部各部分溫度不均，繞組溫度最高，其次是鐵心和變壓器油。從變壓器絕緣運行壽命角度，“六度法則” 表明：繞組年平均溫度 98 攝氏度時，溫度每升降 6 攝氏度，變壓器壽命便會減半或翻倍。因此，開展變壓器溫度在線監測，對保障設備安全、延長使用壽命意義重大。感溫電纜作為工業場所常用的線型溫度監測裝置，憑借高靈敏度、耐高溫、抗電磁干擾等特性，在變壓器安全監測與故障預防中發揮關鍵作用。以下從選型、敷設、系統設計等方面，詳細介紹感溫電纜在變壓器上的應用要點。

一、感溫電纜選型：適配變壓器復雜環境

感溫電纜是變壓器溫度監測的重要工具，選型需充分考慮變壓器所處環境。多數變壓器位于室外，陽光直射易使主體溫度偏高，動作溫度過低易引發誤報警；同時，室外惡劣環境還存在蟲鼠啃咬等風險?；诖?，建議室外變壓器選用動作溫度為 105 攝氏度的金屬屏蔽型感溫電纜（JTW-LD-SF500/105P）。

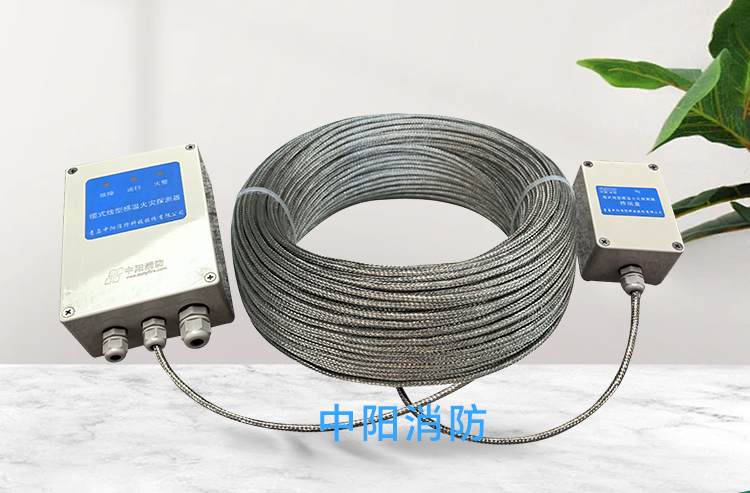

纜式線型感溫火災探測器 JTW-LD-SF500/105P 以電纜自身為傳感器，具備定溫報警、耐高壓、防干擾、安裝維護簡便、誤報率低、抗電磁干擾等優勢，為高壓油浸式變壓器溫度監測提供優質方案。

感溫電纜敷設部位選擇：精準覆蓋關鍵區域

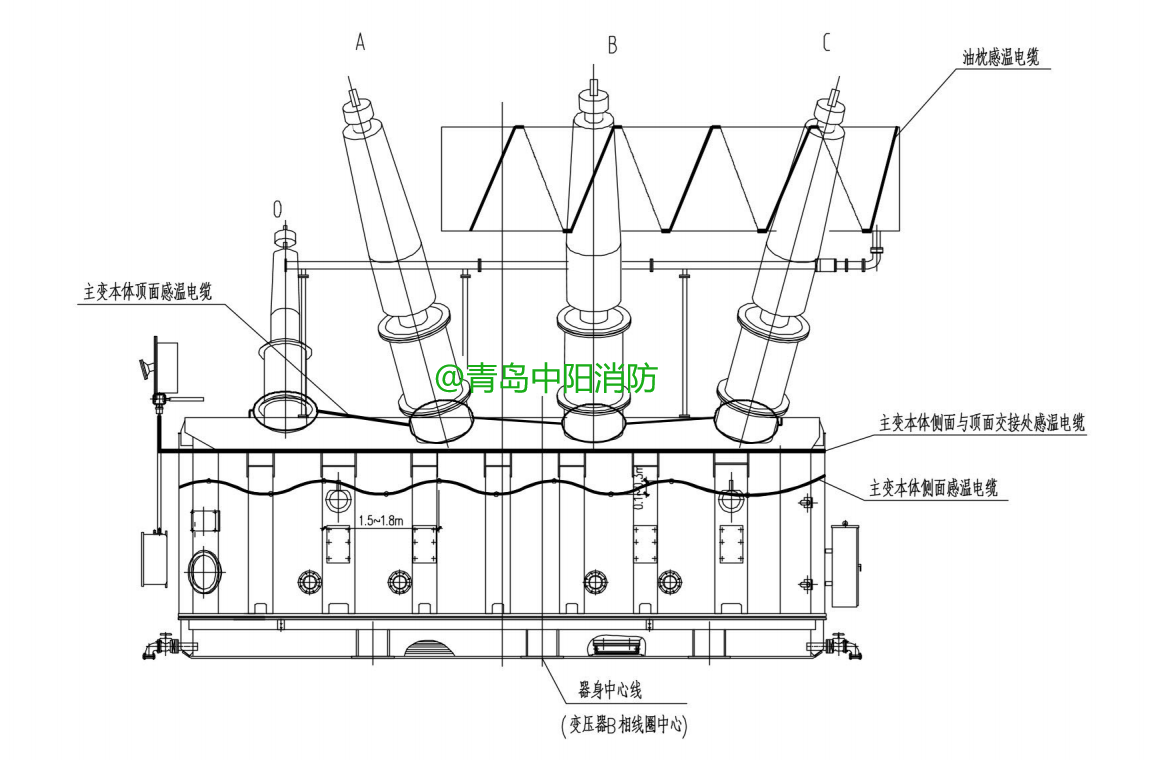

1、變壓器油枕：油枕是變壓器油位及油溫變化的關鍵監測點，在此敷設可及時掌握油枕溫度動態。

2、變壓器高、中、低升高座底部與本體連接處：這些部位是變壓器內部熱量傳遞的重要節點，監測此處溫度有助于發現潛在過熱隱患。

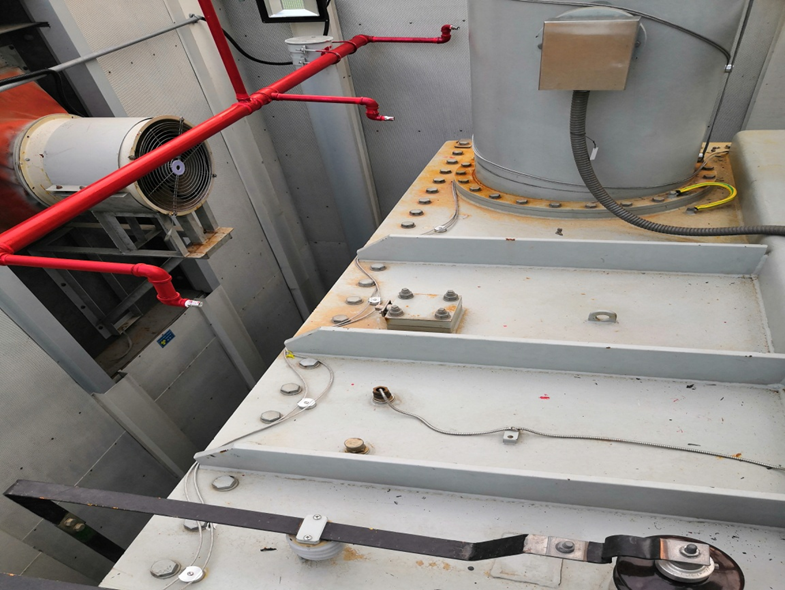

3、變壓器本體頂面：頂面直接受陽光照射及環境影響，敷設感溫電纜可實時感知頂部溫度變化。

4、變壓器本體側面與頂面交接處、側邊中上部：側面與頂面交接處及側邊中上部易受環境氣流影響，在此監測能更全面反映變壓器本體溫度狀況。

三、感溫電纜敷設操作規范：確保安裝質量與性能

1、安裝方式：感溫電纜采用正弦波接觸式敷設的安裝方式。

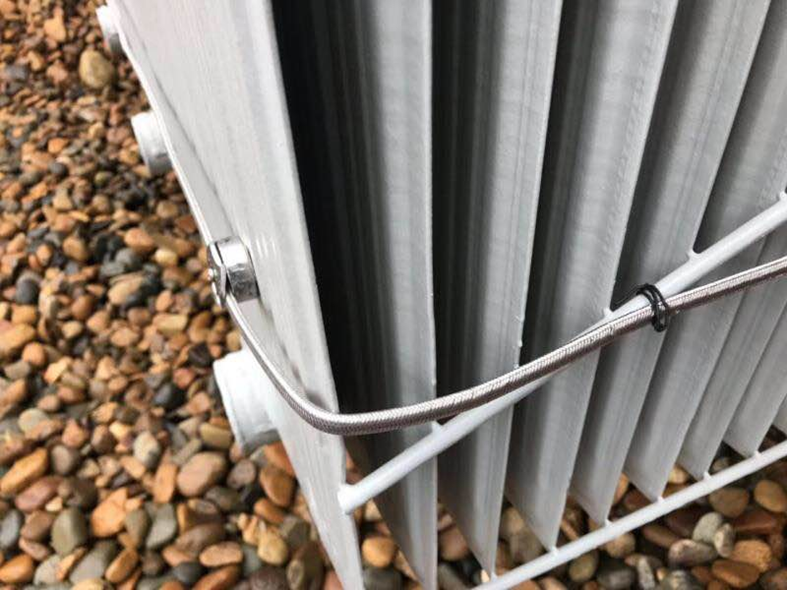

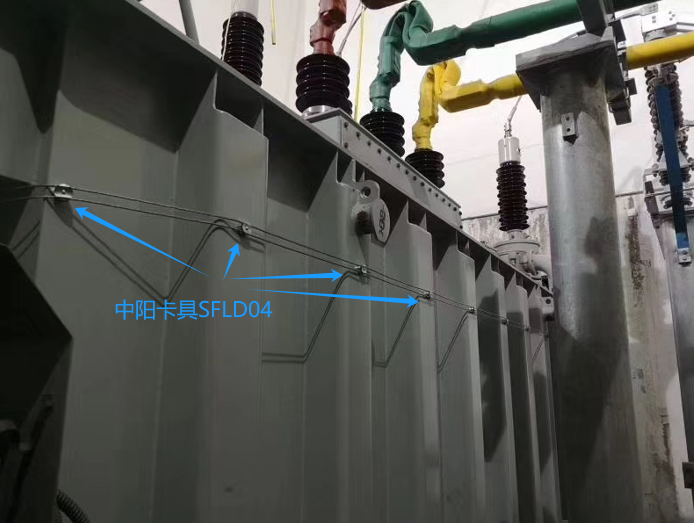

2、固定與防護：感溫電纜安裝時使用專用的夾具固定，夾具固定處的感溫電纜采用橡膠套管防護避免探測器受到應力而造成機械損傷。感溫電纜專用卡具:SFLD04,為非金屬阻燃材料,夾具有強磁功能，吸附安裝在變壓器本體上。夾具固定間距應在 0.6~1.2m范圍內。

3、布線要求：感溫電纜敷設的最小彎曲半徑不小于15cm,布線時必須是連續無抽頭、無分枝的連續布線，一般不超過 200m。

4、安裝位置：感溫電纜應安裝在不受嚴重擠壓且護套不易被外界尖利物損壞的部位。

5、環境規避：感溫電纜應避免與監視區域內吸熱且廷時溫度升高的材料接觸。

6、機械保護：在感溫電纜敷設過程中避免讓不必要的機械壓力作用在感溫電纜上，否則過度擠壓對它會造成損傷。

7、絕緣檢測：感溫電纜安裝前用兆歐表測量電纜各芯之間的絕緣狀態，其線芯之間正常阻值不應小于10兆歐,否則應予以更換。 測量設備宜采用500V兆歐表。 安裝時在末端預留 2~3m 試驗長度，試驗后應將實驗部分剪切去掉。

8、后期維護：為維持感溫電纜靈敏度，禁止涂噴或覆蓋其他物品；安裝后每隔半年至一年，應檢査一下探測器的絕緣電阻，其結果應符合標準規定發現不合格時應及時更換。

四、系統設計方案：構建智能監測網絡

感溫電纜需與信號處理單元、火災報警主機等設備協同工作，構建完整的溫度監測報警系統，其設計方案如下：

感溫電纜信號處理單元通過輸入模塊接入火災報警主機，一旦檢測到被測位置溫度值超過設定的閾值，則將報警信號傳送至火災報警主機，火災報警主機接收到報警信號后，隨即發出火災聲光報警并顯示，同時把報警信號上傳至站區監控中心。

控制器（報警主機或者PLC控制柜）之間的組網，通常采用集中管理的方式，設置集中控制站，根據系統整體設計，通過信號總線（＜2km時）或者光纖組成環網，實現對整個變壓器溫度監測系統的高效管理與實時監控。
